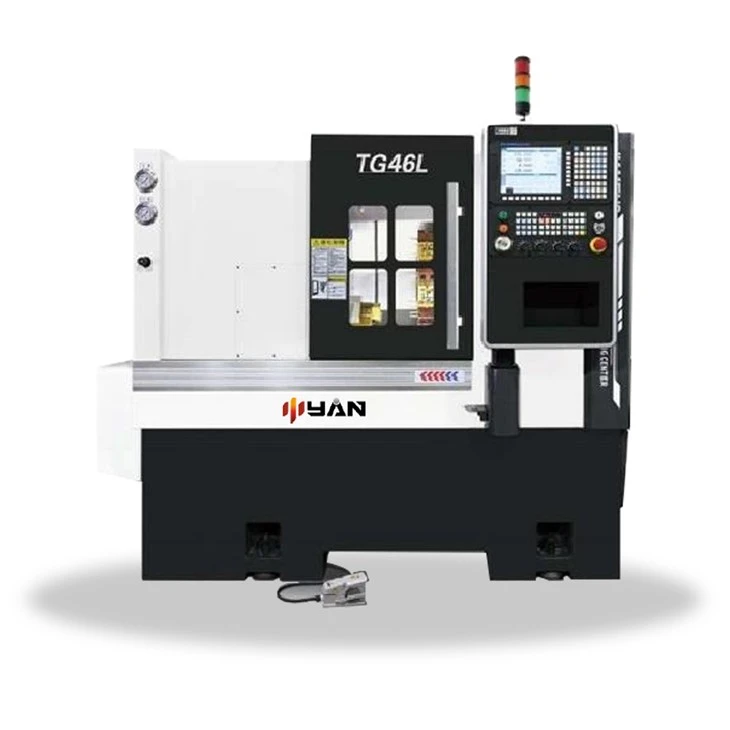

CNC sústruh s lineárnym vedením so šikmým lôžkom
Vysoká presnosť
Vysoká spoľahlivosť
Zhongyan Intelligent Manufacturing (Anhui) Technology Co., Ltd. je jedným z popredných výrobcov a dodávateľov CNC sústruhu s lineárnym vedením so šikmým lôžkom v Číne. Neváhajte a kúpte si vysoko kvalitný CNC sústruh s lineárnym vedením so šikmým lôžkom vyrobený v Číne tu z našej továrne. Prijímame aj prispôsobené objednávky.
XCK 36A/46A/5OA
CNC sústruh Slant Lathe Bed Rail
Účel obrábacieho stroja
Obrábací stroj je vhodný na obrábanie všetkých druhov malých a stredných{0}}častí hriadeľov a kotúčov a dokáže sústružiť všetky druhy závitov, oblúkov, kužeľov a vnútorných a vonkajších zakrivených plôch otáčavých telies. Je široko používaný v odvetviach, ako sú inštalatérske zariadenia, ventily, elektrické spotrebiče, nástroje, automobily, motocykle a ložiská atď.
Charakteristika CNC sústruhu
• Vysoko presná taiwanská lineárna koľajnica
• Automatické centrálne mazanie
• Vysokorýchlostná vretenová jednotka
• Šikmé lôžko
• Vysoko pevná liatina
• Voliteľná výkonná veža
Vlastnosti
- Dizajn s vysokou tuhosťou a nízkymi vibráciami: Prijíma 30-stupňovú konštrukciu sedla so šikmým lôžkom, pričom celý stroj je optimalizovaný pomocou analýzy konečných prvkov a racionálneho usporiadania vnútorných rebier lôžka.
- Vybavený taiwanskou servo revolverovou hlavou, ktorá poskytuje vysokú presnosť polohovania a rýchle indexovanie kotúča nástroja.
- Vybavené zosilnenými guľôčkovými skrutkami -triedy P3 a valčekovými lineárnymi vedeniami s konfiguráciou šiestich- klzných prvkov pre os Z.
- Dostupné s programovateľným hydraulickým koníkom alebo programovateľným servo koníkom.
Technické parametre
|
Položka |
Meno |
Parameter |
|||||
|
T460L/ T500L |
T520L/ T680L/ T800L |
T520LI/ T680LI/ T800LI |
T680L-1600 |
T800L-1600 |
|||
|
Kapacita |
Maximálny priemer hojdania postele |
mm |
Φ580 |
Φ620/Φ620/Φ720 |
Φ720 |
Φ720 |
Φ720 |
|
Maximálny priemer spracovania (typ disku) |
mm |
Φ400 |
Φ520/Φ520/Φ580 |
Φ580 |
Φ580 |
Φ580 |
|
|
Maximálny priemer vozíka |
mm |
Φ300 |
Φ350/Φ350/Φ420 |
Φ420 |
Φ420 |
Φ420 |
|
|
Maximálna dĺžka obrobku |
mm |
440/420 |
540/520/500 |
1030/1020/1020 |
1680 |
1680 |
|
|
Maximálny priemer otvoru tyče- |
mm |
Φ45/Φ52 |
Φ52/Φ75/Φ91 |
Φ52/Φ75/Φ91 |
Φ75 |
Φ91 |
|
|
Najvyššia vzdialenosť |
mm |
550 |
760 |
1050 |
1800 |
1800 |
|
|
Cestovanie aKrmivo |
Ťah osi X{0}} |
mm |
220 |
325 |
325 |
325 |
325 |
|
Z{0}}ťah osi Z |
mm |
460 |
600 |
1100 |
1700 |
1700 |
|
|
rýchla rýchlosť pohybu osi X, Z- |
m/min |
20 |
20 |
20 |
20 |
20 |
|
|
Servomotor osi X, Z- |
Nm |
15/15 |
18/18 |
18/18 |
18/18 |
18/18 |
|
|
Vreteno |
Typ vretenového nosa |
A2-5/A2-6 |
A2-6/ A2-8 (230)/ A2-8 (260) |
A2-6/ A2-8(230)/ A2-8 (260) |
A2-8 |
A2-8 |
|
|
Priemer otvoru-vretena |
mm |
Φ56/Φ66 |
Φ66/Φ86/Φ105 |
Φ66/Φ86/Φ105 |
Φ86 |
Φ105 |
|
|
Maximálna rýchlosť vretena |
ot./min |
6000/4500 |
4500/3000/2500 |
4500/3000/2500 |
3000 |
2500 |
|
|
Výkon motora vretena |
kW |
7.5/11 |
15/18.5/22 |
15/18.5/22 |
18.5 |
22 |
|
| Špecifikácie skľučovadla a rotačného valca | palec | 6/8 | 8/10/12 | 8/10/12 | 10 | 12 | |
|
Presnosť |
Opakovateľnosť osi X, Z- |
mm |
±0.002 |
±0.002 |
±0.002 |
±0.002 |
±0.002 |
|
Os X, Z-spresnenie |
mm |
±0.004 |
±0.004 |
±0.004 |
±0.004 |
±0.004 |
|
|
Hydraulické Koník |
Špecifikácie rukávov koníka |
MT-5 |
MT-5 |
MT-6 |
MT-6 |
MT-6 |
|
| Zdvih objímky koníka |
mm |
100 |
100 |
120 |
120 |
120 |
|
|
Spôsob pohybu koníka |
Sedlový-poháňaný, hydraulický teleskopický | Sedlový-poháňaný, hydraulický teleskopický | Sedlový-poháňaný, hydraulický teleskopický | Sedlový-poháňaný, hydraulický teleskopický | Sedlový-poháňaný, hydraulický teleskopický | ||
| Štruktúra postele | 30 stupňové integrálne šikmé lôžko | 30 stupňové integrálne šikmé lôžko | 30 stupňové integrálne šikmé lôžko | 30 stupňové integrálne šikmé lôžko | 30 stupňové integrálne šikmé lôžko | ||
| Veža (výška stredu / poloha nástroja) |
100 stredová výška 12 Pracovná stanica |
125 stredová výška 12 Pracovná stanica |
125 stredová výška 121 Pracovná stanica |
125 stredová výška 12 |
125 stredová výška 12 Pracovná stanica |
||
|
Inéšpecifikácie |
Priemer veže |
mm |
Φ410 |
Φ450/Φ450/Φ500 |
Φ500 |
Φ500 |
Φ500 |
|
Špecifikácie držiaka nástrojov
|
mm |
□ 25 * 25 |
□ 2525/ □ 2525/ □ 32*32 |
□ 32 * 32 |
□ 32 * 32 |
□ 32 * 32 |
|
| Špecifikácie nudnej tyče | mm | Φ40 | Φ50 | Φ50 | Φ50 | Φ50 | |
|
Veľkosť &Hmotnosť |
Dĺžka x šírka x výška |
mm |
260017501740 |
308019501810 |
370021001980 |
430021701980 |
430021701980 |
|
Hmotnosť |
kg |
4200/4300 |
5500/5600/5700 |
6200/6300/6400 |
8300 |
8400 |
|
